礦用隔爆兼本質安全型交流變頻器
BPJ系列礦用隔爆兼本質安全型交流變頻器，是針對煤礦井下防爆電機而研制的礦用變頻調速產品。 該產品采用先進的電力電子技術、熱管及水冷散熱技術，實現煤礦井下電機的重載起動
BNBPJ系列礦用隔爆兼本質安全型交流變頻器，是針對煤礦井下防爆電機而研制的礦用變頻調速產品。
該產品采用先進的電力電子技術、熱管及水冷散熱技術，實現煤礦井下電機的重載起動、功率平衡、變頻調速、方向控制、軟起軟停、能量回饋等功能，徹底消除機械及電氣沖擊，延長了設備使用壽命，達到了節能降耗的效果。
該產品控制方式靈活，通信接口豐富，自動調節多臺電機功率平衡，是煤礦井下交流電機的首選驅動控制設備，是軟起動器、調速型液力耦合器、CST的理想替代產品；設備結構簡單，安裝、檢修、維護方便。
該產品采用先進的電力電子技術、熱管及水冷散熱技術，實現煤礦井下電機的重載起動、功率平衡、變頻調速、方向控制、軟起軟停、能量回饋等功能，徹底消除機械及電氣沖擊，延長了設備使用壽命，達到了節能降耗的效果。
該產品控制方式靈活，通信接口豐富，自動調節多臺電機功率平衡，是煤礦井下交流電機的首選驅動控制設備，是軟起動器、調速型液力耦合器、CST的理想替代產品；設備結構簡單，安裝、檢修、維護方便。
功能特點
防爆型式：隔爆兼本質安全型Ex d[ib] I Mb；
運行方式：空間矢量控制技術，可選ABB控制核心實現DTC直接轉矩控制，能夠?qū)崿F(xiàn)兩象限、四象限運行；
控制方式：可實現單機就地控制、遠程控制、集中控制；
顯示方式：中文顯示設備運行狀態及相關參數；
功率平衡：通過總線方式實現功率平衡，控制精確，無需外加設備；
結構特點：模塊化設計，布局合理，使用精密鈑金及高壓塑封無感疊層母排，維護方便；
EMC性能：產品具有多重干擾抑制措施，EMC性能符合國家標準；
通信方式：標準RS485接口，實現與上位機通信。
防爆型式：隔爆兼本質安全型Ex d[ib] I Mb；
運行方式：空間矢量控制技術，可選ABB控制核心實現DTC直接轉矩控制，能夠?qū)崿F(xiàn)兩象限、四象限運行；
控制方式：可實現單機就地控制、遠程控制、集中控制；
顯示方式：中文顯示設備運行狀態及相關參數；
功率平衡：通過總線方式實現功率平衡，控制精確，無需外加設備；
結構特點：模塊化設計，布局合理，使用精密鈑金及高壓塑封無感疊層母排，維護方便；
EMC性能：產品具有多重干擾抑制措施，EMC性能符合國家標準；
通信方式：標準RS485接口，實現與上位機通信。
技術參數
主回路輸入
額定電壓：AC 660 V/AC 1140 V
電壓波動范圍：－15%～10%
輸入頻率：50 Hz
主回路輸出
輸出電壓范圍：0～電機額定電壓
輸出頻率范圍：0～100 Hz，≤50 Hz恒轉矩，＞50 Hz恒功率
最大啟動轉矩：2倍額定轉矩
輸出功率：1000 kW及以下
主要控制參數
控制方式：V/F、矢量或DTC控制
啟停方式：自由停車/斜坡停車/混合停車
加減速時間范圍：0～3000 s
S曲線時間：0～120 s
速度給定方式：鍵盤、數字量、模擬量、通訊、同步指令(限從機)
控制輸入輸出接口
遠控接口：本安型起停接口，兩線制或三線制
模擬量輸入接口：2路模擬量輸入接口
模擬量輸出接口：1路模擬量輸出接口
數字量接口：2路數字量輸出接口，常開或常閉
通訊接口：1路標準RS485接口，支持Modbus或Profibus
額定電壓：AC 660 V/AC 1140 V
電壓波動范圍：－15%～10%
輸入頻率：50 Hz
主回路輸出
輸出電壓范圍：0～電機額定電壓
輸出頻率范圍：0～100 Hz，≤50 Hz恒轉矩，＞50 Hz恒功率
最大啟動轉矩：2倍額定轉矩
輸出功率：1000 kW及以下
主要控制參數
控制方式：V/F、矢量或DTC控制
啟停方式：自由停車/斜坡停車/混合停車
加減速時間范圍：0～3000 s
S曲線時間：0～120 s
速度給定方式：鍵盤、數字量、模擬量、通訊、同步指令(限從機)
控制輸入輸出接口
遠控接口：本安型起停接口，兩線制或三線制
模擬量輸入接口：2路模擬量輸入接口
模擬量輸出接口：1路模擬量輸出接口
數字量接口：2路數字量輸出接口，常開或常閉
通訊接口：1路標準RS485接口，支持Modbus或Profibus
保護功能：過載、輸入缺相、輸出缺相、過壓、欠壓、短路、過溫、漏電等保護功能

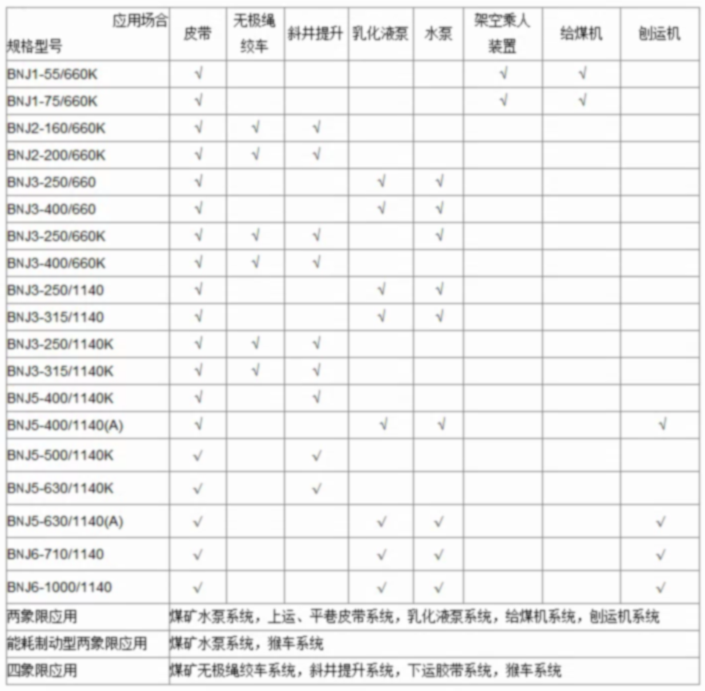

礦用隔爆兼本質安全型交流變頻器選型表
