BN130KT型WiFi礦用無線通信系統
KT130型WiFi礦用無線通信系統是基于標準的工業以太網傳輸網絡、采用TCP/IP、WiFi和SHDSL等協議開發的新一代礦用無線通信系統，它由IP調度交換系統、地面環網接入器、礦用環網接入器、

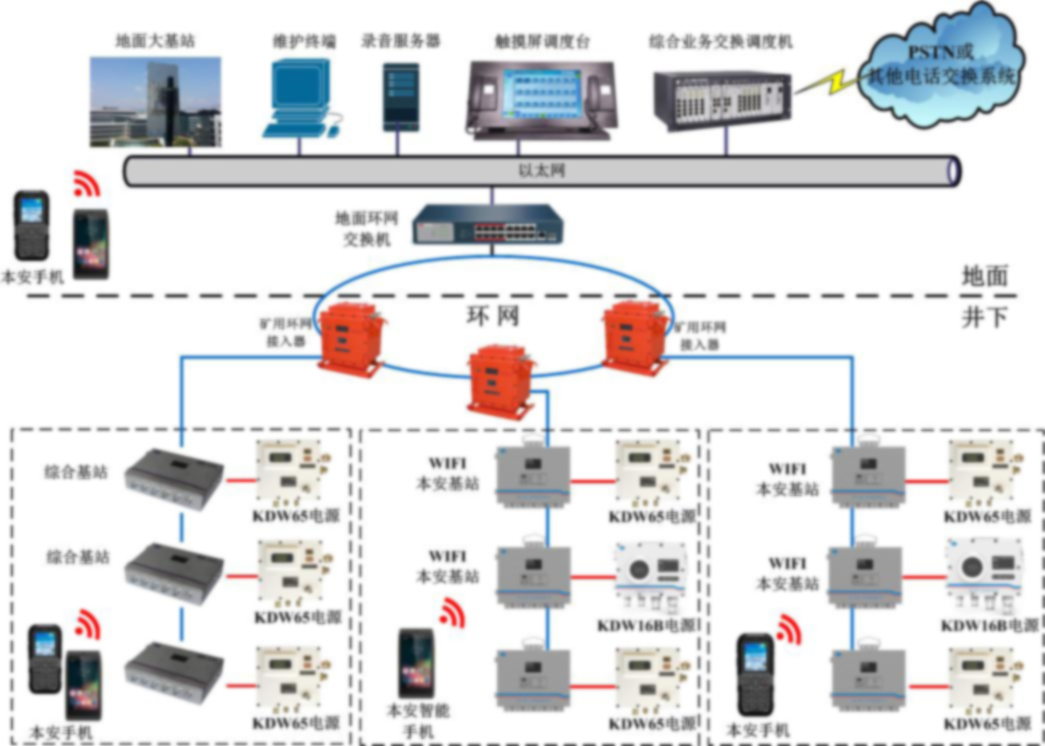

BN130KT型WiFi礦用無線通信系統是基于標準的工業以太網傳輸網絡、采用TCP/IP、WiFi和SHDSL等協議開發的新一代礦用無線通信系統，它由IP調度交換系統、地面環網接入器、礦用環網接入器、礦用本安型DSL接口、礦用本安型無線基站、礦用本安型WiFi手機、礦用攝像頭及其它配套設備組成，能實現礦區井上與井下的語音、數據、圖像傳輸功能。
系統功能
系統內手機之間可互相呼叫通話，并可在基站之間無縫漫游；
外線電話與系統內手機可互相呼叫通話；
支持系統內各手機之間發送短信及短信群發；
系統維護終端具有維護和管理功能；
具有調度功能，對無線用戶可實現群呼、強拆、強插、會議等功能；
手機脫網通信功能：手機與手機可直接對講，也可通過單獨的基站實現手機之間的對講；
可接入網絡攝像頭或WiFi無線攝像頭實現視頻監控,支持音視頻聯動；
無線基站可擴展人員定位功能，實現對下井人員的定位識別。
可實現有線/無線一體化綜合調度通信功能；
支持IP網絡電話的接入；
可實現對基站及電源狀態的查看管理功能。
系統特點
系統可與礦井安全監控系統等共用井下工業以太網，無需額外建設專用的語音傳輸線路，從而減少了線路建設資金的投入；
無線基站之間可采用電纜、光纜等多種連接方式，主傳輸線路可采用星型結合樹型的混合拓撲結構，便于礦井下安裝使用；
采用開放的WiFi協議，任何符合WiFi協議標準的設備均可接入，從而實現了全礦井安全生產各環節的無線數據傳輸；
系統通信設備采用標準TCP/IP協議，具有遠程WEB管理功能，維護操作簡便；
無線速率可達54 M，可實現井下無線數據傳輸；
無線基站、手機等設備均采用本質安全型設計，可在工作面、回風巷等危險場所使用；
系統可通過網關設備與調度系統或公共電話網絡無縫連接，實現與調度電話和外線的互通；
固話網、IP網、無線網三網智能合一。
技術參數
系統容量
手機用戶容量為2000門,模擬用戶最大10000門。。
單個基站最多可同時通話的手機數為32個。
傳輸距離
光線傳輸距離：地面環網接入器與井下礦用環網接入器傳輸距離≥15 km；礦用環網接入器與礦用本安型無線基站傳輸距離≥5 km。
DSL傳輸距離：礦用本安型DSL接口與礦用本安型無線基站采用2芯雙絞線傳輸，傳輸距離≥1km。
礦用本安型無線基站覆蓋范圍：500 m (視環境條件)。
通信協議
語音通信協議：國際標準SIP協議；
無線通信協議：IEEE (802.11b/g)；
有線通信協議：TCP/IP，XDSL；
無線工作頻段：2.4 GHz；
無線調制方式：DSSS和OFDM；
安全管理：無線網絡支持64，128 bit WEP/WPA加密。
