BN43KJ型礦用排水監控系統

KJ43型礦用排水監控系統 KJ43型礦用排水監控系統以可編程控制器為控制核心，通過各種先進可靠的傳感器、保護裝置、電動執行器等監測煤礦井下排水系統各設備的工作狀態，實現井下

　　BN43KJ型礦用排水監控系統以可編程控制器為控制核心，通過各種先進可靠的傳感器、保護裝置、電動執行器等監測煤礦井下排水系統各設備的工作狀態，實現井下水泵排水系統的自動控制。

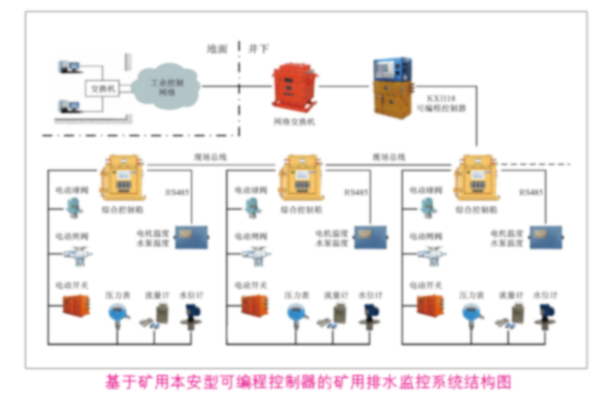

基于BN18KXH礦用本安型可編程控制器的礦用排水監控系統

　綜合控制箱整合了單泵控制邏輯，可以單獨控制一臺水泵啟停，具有液晶屏可顯示重要參數；

　單泵控制箱中包含閘閥配電和保護，可以降低系統綜合成本；

　標準化設計施工，安裝快捷，調試維護方便

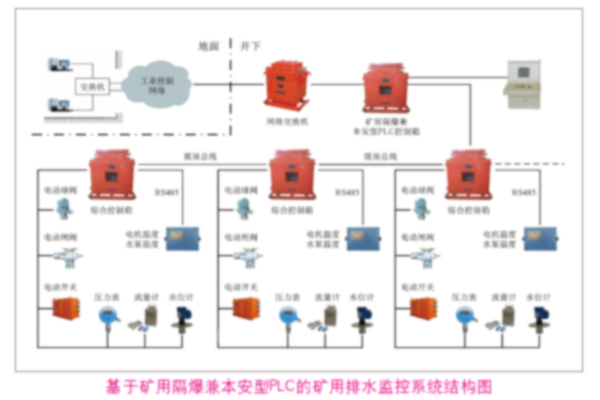

基于礦用隔爆PLC的礦用排水監控系統

泵房中多臺水泵可共用一臺控制箱；

　操作臺上集中控制，美觀大方。

系統功能

　多種控制方式可選，設有無人值守、遠程控制、就地自動、就地檢修四種工作方式。

　檢測功能齊全，可實時檢測水倉水位、出水壓力、泵體溫度、電流、運行時間、設備狀態等一系列參數。

　具有多種保護及語音報警功能，當出現水泵故障、泵體過熱、壓力下降、電流偏低等情況時，系統將自動停止運行并發

　出語音報警。

　可以用動畫、圖形、漢字等方式直觀顯示水泵的運行狀態、系統工況參數、設備故障狀態等。

　具有報警記錄、操作記錄、運行記錄、電量記錄、歷史數據、歷史曲線等查詢功能。

　系統軟件功能豐富，能做到無人值守、避峰填谷、效能分析，幫助礦山實現減員節能提效。

系統特點

　根據時間、水位等關鍵參數控制水泵啟停；

　設有關鍵參數保護，防止險情發生；

　多臺水泵可以輪換運行，避免同一臺設備長時間連續運行；

　系統可以根據實際用電情況設置峰谷運行，節省電費；

　對近期水泵運行效能進行分析，提高設備使用效率；

　多級排水泵房可以聯合排水，降低管理成本。

技術參數

　供電電壓：AC 660/380/220/127 V,電壓適應范圍75～110%

　接口類型和數量：以太網口1個，RS485口4個，CAN口2個

　傳輸信道：

　以太網通信傳輸速率100 Mbit/s，最大傳輸距離100 m

　 RS485通信傳輸速為1200 bit/s，最大傳輸距離10 km

　 CAN通信傳輸速率5 kbit/s，傳輸距離3 km　
