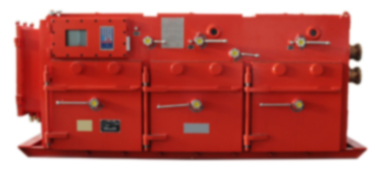

BN2QJZ-2400/3300-9、10、11、12礦用隔爆兼本質安全型多回路高壓真空電磁起動器
QJZ2-2400/3300-9、10、11、12系列礦用隔爆兼本質安全型多回路高壓真空電磁起動器適用于有甲烷混合氣體和煤塵爆炸危險的煤礦井下。驅動單元采用抽芯式模塊結構，布局緊湊，維護方便。
BN2QJZ-2400/3300-9、10、11、12系列礦用隔爆兼本質安全型多回路高壓真空電磁起動器適用于有甲烷混合氣體和煤塵爆炸危險的煤礦井下。驅動單元采用抽芯式模塊結構，布局緊湊，維護方便。在額定電壓為3300 V供電線路中，根據實際需要可對采煤機、刮板機、轉載機、破碎機等設備進行起動、停止、單機雙速、雙機雙速、順序控制。同時，可對所有控制回路提供過載、短路、斷相、過欠壓、漏電閉鎖、高壓絕緣監視等保護。
技術參數
產品工作制：連續長期工作；
額定工作電壓：3300 V；
電源頻率：50 Hz；
額定電流：2400 A；
隔離開關容量：800 A；
真空接觸器容量：400A、500A、630A；
輸入回路數量：1～4路；
輸出回路數量：9～12路；
本安最大開路電壓Uo：15 V；
本安最大短路電流lo：15 mA；
允許電源電壓波動范圍：85%～110%；
控制方式：單機控制、雙速控制、順序控制；
保護功能：漏電閉鎖、過載、短路、斷相、欠壓和過壓保護等；
控制系統：采用嵌入式計算機、DSP控制器，具有空載、模擬試驗，遠近控功能；
顯示方式：8寸 中文彩色液晶顯示各回路工作狀態及故障；
通信接口：RS485、以太網口；
輔助電源：5 kVA、220 V、127 V輸出；
主回路引入方式：電纜連接器引入引出電纜；
結構特點：外殼模塊化、驅動單元抽芯式結構；
外形尺寸(l×b×h)mm：2902 × 1050 × 1172；
整機重量：2900 kg(十二回路)。
