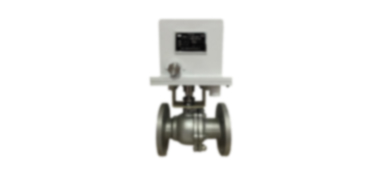

BN90QJ/0.6(127/24)礦用隔爆兼本安型閥門電動裝置
QJ90/0.6(127/24)礦用隔爆兼本安型閥門電動裝置(以下簡稱閥門電動裝置）用于對礦山井下水泵的閥門控制以及井下水處理系統管路的通斷控制，有著準確的閥位控制。該產品具有結構緊湊
BN90QJ/0.6(127/24)礦用隔爆兼本安型閥門電動裝置(以下簡稱閥門電動裝置）用于對礦山井下水泵的閥門控制以及井下水處理系統管路的通斷控制，有著準確的閥位控制。該產品具有結構緊湊、控制精度高、功能齊全、性能可靠、安裝方便等特點。
該產品適用于球閥、蝶閥等部分回轉的小型閥門和類似設備。與閥門配套組成電動閥門，用于閥門的開啟、關閉和調節，操作人員既能在控制室內遠距離對閥門進行操控，也能在現場進行控制，是實現閥門遠控和集控必不可少的驅動裝置。
功能特點
礦用小口徑電動球閥，為機電一體化結構，采用永磁無刷電機，無火花更安全；采用全金屬傳動齒輪設計，精密度高，力矩大，使用壽命長；
具有閥門開度值數字顯示功能；
采用12位數字編碼定位技術，閥門開度位置控制精度高；
采用微處理器控制技術，免開蓋參數配置，具有自診斷、過載保護等功能，
自動化程度高，滿足水泵全自動化控制的需要；
遠程控制更加靈活，支持電平信號、無源節點和RS485數字總線
（兼容MODBUS-RTU標準協議）等多種信號控制方式；
閥體采用全不銹鋼三片式球閥，體積小、重量輕，開關無摩擦，密封不易磨損，啟閉力矩小，不受介質流向、高低壓和正負壓的限制；
連接方式分內螺紋連接和法蘭連接兩種。
主要參數
額定工作電壓：AC127 V或DC24 V；
輸出額定扭矩：90 N·m；
短時工作制：10 min；
輸出轉速：0.6 r/min；
輸出最大轉圈數：1/4圈；
非安無源節點信號控制與反饋：無源節點信號輸入控制(雙路節點)，閥門開關狀態反饋輸出(無源雙節點信號輸出)；非安電平型信號控制與反饋：控制信號輸入(雙路高低電平開關量信號輸入)，閥門開關狀態反饋輸出(無源雙節點信號輸出)；
本安電平型信號控制與狀態反饋：控制信號輸入(雙路本安高低電平開關量信號輸入)，閥門開關狀態反饋輸出(本安高低電平輸出)；
交流控制信號輸入：有信號，閥門開，無信號，閥門關；
1路RS485通信參數(本安)；
1路本安電源輸出：輸出電壓范圍，DC4.2 V～DC5.5 V，最大電流：20 mA。
