BN(A)ZTK礦用防爆提升機電控裝置

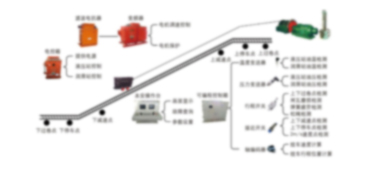

ZTK(A)礦用防煤提升機電控裝置主要由變頻驅動裝置，PLC控制裝置、操作臺及相關的傳感器開關組成，適用于井下暗斜井、暗立井(單水平、多水平)等場所單滾筒或雙滾筒提升機的控制和
BN(A)ZTK礦用防煤提升機電控裝置主要由變頻驅動裝置，PLC控制裝置、操作臺及相關的傳感器開關組成，適用于井下暗斜井、暗立井(單水平、多水平)等場所單滾筒或雙滾筒提升機的控制和保護。該裝置具有調速性能優異、控制方式智能、節能效果顯著、安全可靠等優點。
功能特點
AFE整流回饋技術：實現再生能量反饋的電氣制動、制動力矩大、響應特性好；
“雙線制”或“多線制”安全保護：關鍵電路如安全回路、過卷回路、減速回路等均采用硬軟件冗余設計和多重化設計，實現雙重或三重保護；
礦山專用的提升工藝控制：位置、轉矩、速度三閉環控制，只需簡單的參數設定，就能實現各種工況下的提升工藝控制。
故障層次分明：分成立即施閘類、井口制動、電氣停車故障三種，思路清晰，便于實際故障查找與排除。
應急操作模式：在一套PLC出現故障時、可通過操作臺切換到應急模式，由PLC1或PLC2繼續工作，實現“雙線制“控制”。在應急方式下工作時，運行速度以檢修速度運行。
操作可靠簡便：系統在安全性和可靠性方面進行了強化設計，避免由人為因素引起的安全隱患。
技術參數
電源電壓：三相660/1140 V，50 Hz。
控制電機類型：三相異步轉子繞線式電動機、鼠籠電動機。
適用提升機類型：?jiǎn)卫K纏繞式、多繩摩擦輪式。
適用礦井井型：豎井、斜井、單水平或多水平型。
邏輯控制方式：以PLC為核心編程控制。
單機最大容量：660 V/400 kW，1140 V/630 kW。
行程顯示值：0～999.9 m(分辨率0.1 m)或0～9999 m(分辨率1 m)。
速度顯示值：0～99.99 m/s(分辨率0.01 m/s)。
壓力顯示值：0～99.99 Mpa(分辨率0.01 Mpa)。
