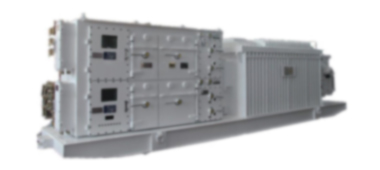

BN2KJZ系列礦用隔爆兼本質安全型動力中心用組合開關
礦用隔爆兼本質安全型動力中心用組合開關適用于煤礦有甲烷爆炸危險性的環境中，在交流50 HZ，額定電壓3300 V、1140 V、660 V供電線路中，根據實際需要對采煤機、刮板機、轉載機、破碎
礦用隔爆兼本質安全型動力中心用組合開關適用于煤礦有甲烷爆炸危險性的環境中，在交流50 HZ，額定電壓3300 V、1140 V、660 V供電線路中，根據實際需要對采煤機、刮板機、轉載機、破碎機、泵站等機電設備進行起動、停止、單機雙速、雙機雙速、順序控制，并能對控制負載及供電線路提供過載、短路、斷相、過欠壓、漏電閉鎖、漏電保護、高壓絕緣監視等保護。該組合開關可與移變用干式變壓器、移變用永磁高壓真空開關通過連接法蘭組成動力中心(多電壓動力中心)，也可獨立使用。
產品特點
采用一體化設計，箱體為分腔防爆結構，各種電壓回路具有獨立的防爆腔體，互不影響，安全可靠；
低壓側實現多電壓多回路輸出，滿足了工作面全部電壓等級用電設備的需求，投資節約化、管理控制集中化；
綜合保護系統采用進口可編程控制器實現集中控制、集中監視，控制、保護技術先進；總漏電、短路保護采用低壓側分斷變壓器高壓側方式，安全可靠；具有過流、短路、漏電保護、漏電閉鎖、斷相、高壓絕緣監測、過欠壓等保護功能。
采用全中文工控液晶顯示屏，可顯示系統各種實時工作狀態，具有完備的自檢、自診斷和故障模擬試驗功能，可方便地檢查保護和控制系統正常與否。
采用本安鍵盤設計，操作靈活方便。
驅動單元的控制與保護模塊化，嵌入式計算機與各模塊之間通信簡單，大大減少內部信號線的數量。
外殼模塊化結構，可實現現場輸出回路的擴展，方便用戶使用。驅動單元采用抽芯式模塊結構，布局緊湊，維護方便。
提供AC 127 V、220 V兩種電壓等級的輔助電源，具有短路、過流保護等功能。
采用RS485、以太網口通信，可實現組合開關與遠程計算機的遠程通信控制。
體積小、重置輕、結構緊湊。
技術參數
額定工作電壓：3300/1140/660 V
額定電流：3000 A
輸出回路數：4.4D，6.6D，6.4D，4.6D，6.8D
配套變壓器最大容量：8000 kVA
真空接觸器容量：160 A、400 A、630 A
本安電路最高開路電壓：15 V
本安電路最大短路電流：15 mA
防爆型式：隔爆兼本質安全型
控制系統：采用嵌入式計算機，具有空載、模擬試驗，遠近控功能
保護功能：漏電(總/分)、短路(總/分)、過載(總/分)、斷相(總/分)、漏電閉鎖、高壓絕緣檢測、接觸器粘連、過壓、欠壓、先導保護、電機超溫、后備保護等
顯示方式：8寸中文彩色液晶顯示各回路工作狀態及故障
通信接口：RS485、RS232、PROFIBUS、以太網口
輔助電源：5 kVA，220 V、127 V輸出
主回路引入方式：電纜連接器或喇叭嘴引入引出電纜
外形尺寸(l×b×h) mm：2900 × 1080 × 1600
整機重量：4000 kg(十四回路)
