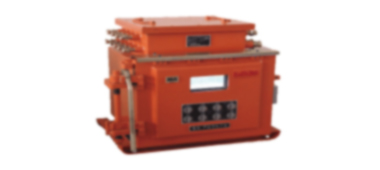

BN-9KXJ/660(380)礦用隔爆兼本安型綜合控制箱
KXJ－9/660(380)礦用隔爆兼本安型綜合控制箱是礦用隔爆兼本質安全型設備，適用于存在瓦斯、煤塵爆炸危險的環境，可以接入被控設備的開關量（球閥開停、電機開停等）、模擬量（壓力
BN－9KXJ/660(380)礦用隔爆兼本安型綜合控制箱是礦用隔爆兼本質安全型設備，適用于存在瓦斯、煤塵爆炸危險的環境，可以接入被控設備的開關量（球閥開停、電機開停等）、模擬量（壓力、水位、流量等），可以提供3 路電動閘閥的配電和保護，控制箱內部采用PLC控制，具有RS485、以太網等通訊接口。
功能特點
顯示功能：7寸TFT LCD 彩色液晶顯示屏；
具有采集模擬量信號和開關量狀態，邏輯控制開關量輸出的功能；
具有本安RS485信號傳輸?shù)墓δ埽?/span>
具有本安以太網電口通訊的功能；
控制箱以PLC為控制核心，采集電動閘閥、球閥、電機、水位等狀態信號，并根據上位機的指令或者預先設計好的控制流程執行單臺水泵啟停的相關步驟；
可以為3臺閘閥配電；
接口類型豐富。
主要技術參數
電源額定輸入電壓：AC 660 V 或380 V；
電源額定頻率：50 Hz；
額定輸出電壓：AC 660 V 或380 V；
控制箱單回路額定輸出電流： 9 A；
直流本安電源輸出：2 路DC 18 V直流本安電源輸出，具有限壓、限流、短路保護功能；
3 路無源開關量輸入（本安）：接入電阻不大于300 Ω對應邏輯“1”，接入電阻不小于90 kΩ對應邏輯“0”；
16 路無源開關量輸入（非安）：接入電阻不大于300 Ω對應邏輯“1”，接入電阻不小于90 kΩ對應邏輯“0”；
8 路無源接點輸出（非安）：輸出接點容量為直流220 VAC/50 mA（阻性負載），觸點閉合時的接觸電阻不大于0.5 Ω；8 路電流型（4 mA～20 mA）模擬量信號輸入（本安）：輸入回路電阻不大于250 Ω，誤差不大于2.0%(相對于滿量)；
3 路電阻型（0 Ω～1 KΩ）模擬量信號輸入（非安）：對應閘閥開度范圍0%～100%，輸入信號處理誤差不大于5%
（相對于滿量程）；
1路RS485接口（本安）；
1路以太網電信號接口（本安）。
